Measurement Software (ScmMeasure.exe) หรือ โปรแกรมวัดขนาด

_____Software สามารถวัดได้ทั้งค่าของระยะทางและมุมต่างๆ โดยสามารถทำการวัดได้ง่ายๆเพียงเลือกตำแหน่งต่างๆ ที่ต้องการทราบบนหน้าจอ

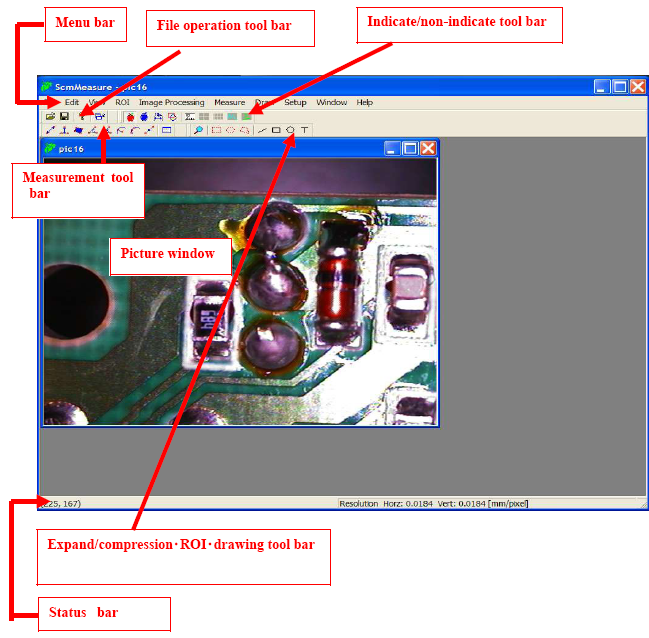

1. คำอธิบายของจอภาพ (Explanation of Screen) ชื่อและฟังก์ชั่นต่างๆของ Window ข้างล่างจะแสดงชื่อและคำอธิบายของฟังก์ชั่นบนหน้าจอ
Measuerment Software (Scm Measure.exe)เครื่องมือที่ใช้ในโปรแกรมของกล้อง INF -500 –DA

- Measurement

 ใช้วัดขนาดซึ่งผลลัพธ์จะระบุออกมา

- Drawing

 ใช้วาดรูปทรงลงบนภาพ

- Scale

 ใช้ตีสเกลลงบนภาพ

- Center

 ใช้ตั้งจุดศูนย์กลางลงบนภาพ

- Grid Line

 ใช้ในการวางตารางลงบนภาพ

- 2 Points Distance

 ใช้กำหนดระหว่างจุด 2 จุด

- Vertical Distance

 ใช้กำหนดระหว่างจุด 2 จุดในส่วนของแนวตั้ง

- Area

 ใช้หาพื้นที่ของส่วนที่ต้องการ

- Angle

 ใช้หาขนาดของมุมที่ต้องการทราบในส่วนต่าง ๆ ของรูปภาพ

- 2 Points Angle

 ใช้หาขนาดของมุมระหว่างเส้น 2 เส้น

- 2 Points Radius

 ใช้หารัศมี และมุมระหว่างจุด 2 จุด คือ จุดศูนย์กลางกับเส้นรอบวง

- 3 Points Radius

 ใช้หารัศมี และมุมระหว่างจุด 3 จุด

- Roi Rectangular

 ใช้วางเส้นประ สี่เหลี่ยมลงบนภาพ

- Roi Ellipse

 ใช้วางเส้นประ วงรีลงบนภาพ

- Roi Polygon

 ใช้วางเส้นประ รูปทรงที่มีด้านมากกว่าสี่ด้าน

- Linear Line

 ใช้วาดรูปเส้นตรงที่เป็น Linear ลงบนภาพ

- Circle

 ใช้วาดรูปวงกลมลงบนภาพ

- Text

ใช้กำหนดตัวอักษรหรือข้อความลงบนภาพ
